NEOシリーズ専用プローブオプション
9000シリーズと互換性はありませんのでご注意ください。
特 長
- プローブの互換性により本体との自由な組み合わせで接続が可能。
- 測定対象物に合わせて、鉄素地用 (電磁式) または、非鉄金属素地用 (渦電流式) を接続。
- 微小片等の測定に適した高安定性プローブなど、用途や測定範囲によりプローブの選択が可能。
- 素地金属を自動で認識・判定 (SFN-325) 。
プローブ (別売) 電磁式渦電流式両用
型名
SFN-325
接続器種
SWT-NEOシリーズ (NEO、NEOⅡ、NEOⅢの各器種)
測定方式
電磁式・渦電流式両用 (素地自動判別)
測定範囲
鉄素地：0〜3.00㎜ 非鉄金属素地：0〜2.50㎜
素材の判別
自動判別 および、手動切替
表示分解能
1μm：0～999μm
切替により
0.1μm：0～400μm 0.5μm：400～500μm
0.01㎜：(鉄素地1.00〜3.00㎜) (非鉄素地1.00〜2.50㎜)
切替により
0.1μm：0～400μm 0.5μm：400～500μm
0.01㎜：(鉄素地1.00〜3.00㎜) (非鉄素地1.00〜2.50㎜)
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0〜100㎛： ±1㎛
または指示値の±2％以内
(鉄素地) 101㎛〜3.00㎜：±2％以内
(非鉄素地) 101㎛〜2.50㎜：±2％以内
または指示値の±2％以内
(鉄素地) 101㎛〜3.00㎜：±2％以内
(非鉄素地) 101㎛〜2.50㎜：±2％以内
プローブ
1点定圧接触式、Vカット付
φ15×50.9㎜、72g
φ15×50.9㎜、72g
オプション
Ｖ型プローブアダプタ
付属品
標準厚板、テスト用ゼロ板 (鉄用、非鉄用)
プローブ (別売) 電磁誘導式
型名
SFe-2.5※1/2.5L
SFe-2.5LwA
測定方式
電磁誘導式
測定範囲
0～2.50mm
表示分解能
1μm：0～999μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
0.01mm：1.00～2.50mm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
0.01mm：1.00～2.50mm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0～100μm：±1μm
または指示値の±2％以内
101μm～2.50mm：指示値の±2％以内
または指示値の±2％以内
101μm～2.50mm：指示値の±2％以内
プローブ
1点定圧接触式、Ｖカット付
2.5：φ15×47mm
2.5L：18x22x67mm
2.5：φ15×47mm
2.5L：18x22x67mm
1点定圧接触式
測定部：約24×27×56㎜
全長：約550〜1,540㎜ (伸縮式)
測定部：約24×27×56㎜
全長：約550〜1,540㎜ (伸縮式)
オプション
Ｖ型プローブアダプタ※2 / ー
ー
付属品
標準厚板、テスト用ゼロ板 (鉄用)
標準厚板、テスト用ゼロ板 (鉄用)
収納ケース
収納ケース
測定対象
鉄・鋼などの磁性金属素地上の塗装、
ライニング、溶射膜、メッキ
(電解ニッケルメッキを除く) など
ライニング、溶射膜、メッキ
(電解ニッケルメッキを除く) など
鉄・鋼などの磁性金属素地上の塗装、
ライニングなど手の届かない高い所、
離れた所の塗膜厚測定用
ライニングなど手の届かない高い所、
離れた所の塗膜厚測定用
- ※1．プローブは耐熱用 (約200℃) です (SFe-2.5)。その他詳しくはお問い合わせ下さい。

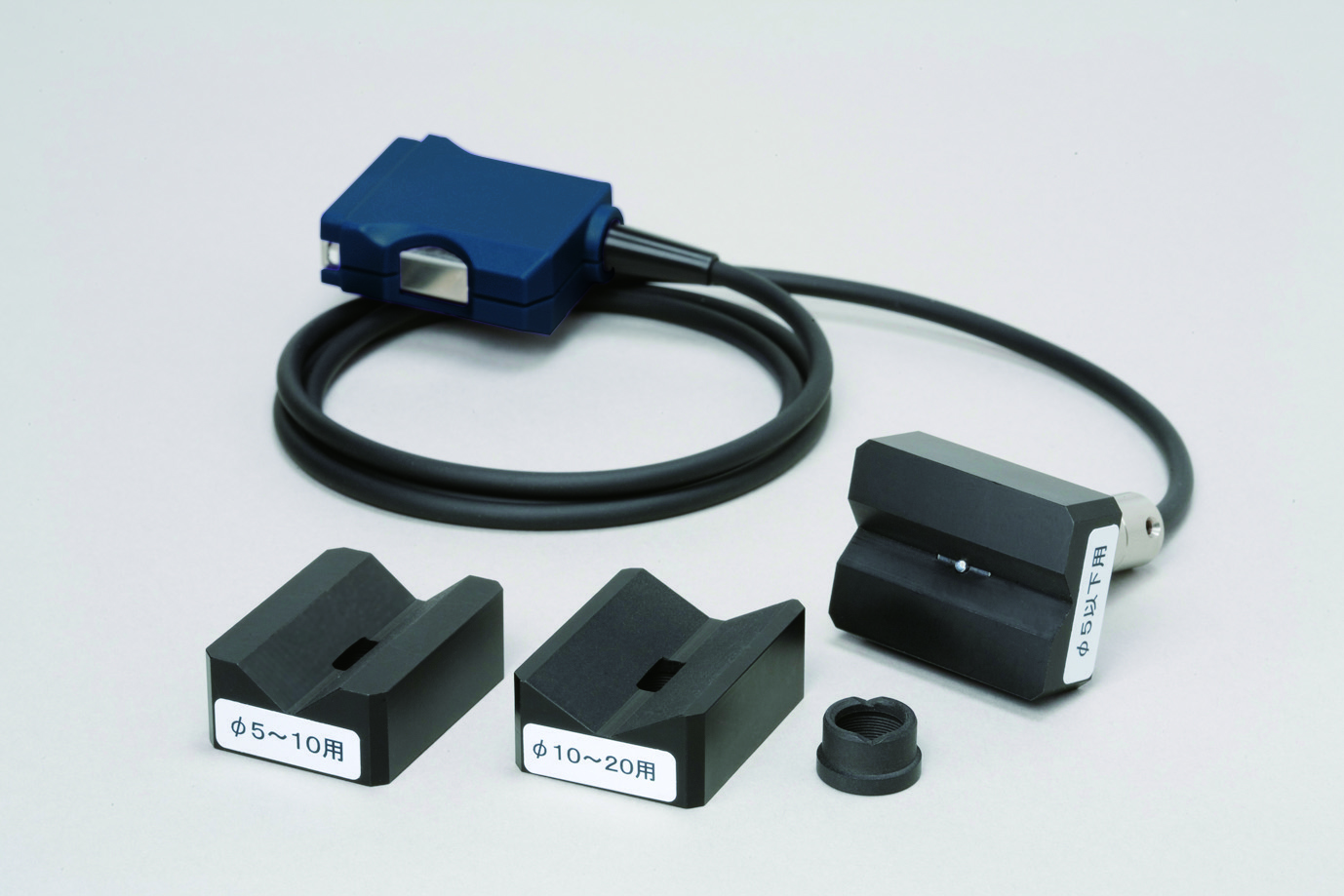

- ※2．Ｖ型プローブアダプタは3種類あり (φ5以下用、φ5〜10用、φ10〜20用)
型名
SFe-0.6L
SFe-0.6LNA
SFe-0.6Pen
測定方式
電磁誘導式
電磁誘導式
電磁誘導式
測定範囲
0〜600μm
0〜600μm
0〜600μm
表示分解能
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0～100μｍ：±１μｍ
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
0～100μｍ：±１μｍ
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
0～100μｍ：±１μｍ
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
プローブ
1点定圧接触式
測定部：8.1×13.5×118.5㎜
測定部：8.1×13.5×118.5㎜
1点定圧接触式
測定部：8.6×18×91㎜
全長： 382.5㎜
測定部：8.6×18×91㎜
全長： 382.5㎜
1点定圧接触式、Ｖカット付
φ5.6×92.2㎜
φ5.6×92.2㎜
付属品
標準厚板、テスト用ゼロ板 (鉄用)
標準厚板、テスト用ゼロ板 (鉄用)
標準厚板、テスト用ゼロ板 (鉄用)
測定対象
鉄・鋼などの磁性金属素地上の塗装、
ライニングなど狭い箇所、
手の届きにくい小さな部位の塗膜厚測定用
ライニングなど狭い箇所、
手の届きにくい小さな部位の塗膜厚測定用
鉄・鋼などの磁性金属素地上の塗装、
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
鉄・鋼などの磁性金属素地上の塗装、
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
型名
SFe-0.6L
測定方式
電磁誘導式
測定範囲
0〜600μm
表示分解能
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0～100μｍ：±１μｍ
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
プローブ
1点定圧接触式
測定部：8.1×13.5×118.5㎜
測定部：8.1×13.5×118.5㎜
付属品
標準厚板、テスト用ゼロ板 (鉄用)
測定対象
鉄・鋼などの磁性金属素地上の塗装、
ライニングなど狭い箇所、
手の届きにくい小さな部位の塗膜厚測定用
ライニングなど狭い箇所、
手の届きにくい小さな部位の塗膜厚測定用
型名
SFe-0.6LNA
測定方式
電磁誘導式
測定範囲
0〜600μm
表示分解能
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0～100μｍ：±１μｍ
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
プローブ
1点定圧接触式
測定部：8.6×18×91㎜
全長： 382.5㎜
測定部：8.6×18×91㎜
全長： 382.5㎜
付属品
標準厚板、テスト用ゼロ板 (鉄用)
測定対象
鉄・鋼などの磁性金属素地上の塗装、
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
型名
SFe-0.6Pen
測定方式
電磁誘導式
測定範囲
0〜600μm
表示分解能
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0～100μｍ：±１μｍ
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：指示値の±2％以内
プローブ
1点定圧接触式、Ｖカット付
φ5.6×92.2㎜
φ5.6×92.2㎜
付属品
標準厚板、テスト用ゼロ板 (鉄用)
測定対象
鉄・鋼などの磁性金属素地上の塗装、
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
ライニングなど狭い箇所、
小さい部位の塗膜厚測定用
型名
SFe-10
SFe-20
測定方式
電磁誘導式
測定範囲
0～10mm
0～20mm
表示分解能
1μm：0～999μm
0.01mm：1～10mm
0.01mm：1～10mm
1μm：0～999μm
0.01mm：1～5mm
0.1mm：5～20mm
0.01mm：1～5mm
0.1mm：5～20mm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0～3mm：±(5μm＋指示値の3％)
3.01㎜以上：指示値の±3％以内
3.01㎜以上：指示値の±3％以内
プローブ
1点定圧接触式、Ｖカット付
φ20.4×47.1㎜
φ20.4×47.1㎜
1点定圧接触式、Ｖカット付
φ35×55㎜
φ35×55㎜
付属品
標準厚板、テスト用ゼロ板 (鉄用)
測定対象
鉄・鋼などの磁性金属素地上の比較的厚物の測定物用
鉄・鋼などの磁性金属素地上の厚物の測定物用
プローブ (別売) 渦電流式
型名
SNFe-2.0/2.0L
測定方式
渦電流式
測定範囲
0～2.00mm
表示分解能
1μm ： 0〜999μm 0.01mm： 1.00〜2.00mm
切替により
0.1μm ： 0〜400μm、
0.5μm ： 400〜500μm
切替により
0.1μm ： 0〜400μm、
0.5μm ： 400〜500μm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0〜100μm ： ±1μm
または指示値の±2％以内
101μm〜2.00㎜：指示値の±2％以内
または指示値の±2％以内
101μm〜2.00㎜：指示値の±2％以内
プローブ
1点定圧接触式、Ｖカット付
2.0 ： φ15×47mm
2.0Ｌ： 18×22×67mm
2.0 ： φ15×47mm
2.0Ｌ： 18×22×67mm
Ｖ型プローブアダプタ※/ ー
付属品
標準厚板、テスト用ゼロ板 (非鉄用)
測定対象
アルミ、銅など非磁性金属素地上の絶縁性皮膜など
比較的汎用な測定物
- ※．Ｖ型プローブアダプタは3種類あり (φ5以下用、φ5〜10用、φ10〜20用)
型名
SNFe-0.6
SNFe-5
SNFe-8
測定方式
渦電流式
渦電流式
渦電流式
測定範囲
0～600μm
0～5.00mm
0～8.00mm
表示分解能
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
1μm：0～999μm
0.01mm： 1～5mm
0.01mm： 1～5mm
1μm：0～999μm
0.01mm：1～8mm
0.01mm：1～8mm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0〜100μm ： ±1μm
または指示値の±2％以内
101μm〜600μm ：
指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：
指示値の±2％以内
0〜3mm： ±(5μm＋指示値の3％)
3.01mm以上：指示値の±3％以内
3.01mm以上：指示値の±3％以内
0〜3mm： ±(5μm＋指示値の3％)
3.01mm以上：指示値の±3％以内
3.01mm以上：指示値の±3％以内
プローブ
1点定圧接触式
Ｖカット付
φ13×45.5mm
Ｖカット付
φ13×45.5mm
1点定圧接触式
Ｖカット付
φ20.4×47.1mm
Ｖカット付
φ20.4×47.1mm
1点定圧接触式
Ｖカット付
φ35×59mm
Ｖカット付
φ35×59mm
ー
ー
ー
付属品
標準厚板、テスト用ゼロ板 (非鉄用)
標準厚板、テスト用ゼロ板 (非鉄用)
標準厚板、テスト用ゼロ板 (非鉄用)
測定対象
アルミ、銅など非磁性金属素地上の絶縁性皮膜など
アルミ、銅など非磁性金属素地上の絶縁性皮膜など
アルミ、銅など非磁性金属素地上の絶縁性皮膜など
細い丸棒、細管、微小片等での高安定性用
比較的厚物の測定物用
比較的厚物の測定物用
型名
SNFe-0.6
測定方式
渦電流式
測定範囲
0～600μm
表示分解能
1μm：0～600μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
切替により
0.1μm：0～400μm
0.5μm：400～500μm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0〜100μm ： ±1μm
または指示値の±2％以内
101μm〜600μm ：
指示値の±2％以内
または指示値の±2％以内
101μm〜600μm ：
指示値の±2％以内
プローブ
1点定圧接触式
Ｖカット付
φ13×45.5mm
Ｖカット付
φ13×45.5mm
ー
付属品
標準厚板、テスト用ゼロ板 (非鉄用)
測定対象
アルミ、銅など非磁性金属素地上の絶縁性皮膜など
細い丸棒、細管、微小片等での高安定性用
型名
SNFe-5
測定方式
渦電流式
測定範囲
0～5.00mm
表示分解能
1μm：0～999μm
0.01mm： 1～5mm
0.01mm： 1～5mm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0〜3mm： ±(5μm＋指示値の3％)
3.01mm以上：指示値の±3％以内
3.01mm以上：指示値の±3％以内
プローブ
1点定圧接触式
Ｖカット付
φ20.4×47.1mm
Ｖカット付
φ20.4×47.1mm
ー
付属品
標準厚板、テスト用ゼロ板 (非鉄用)
測定対象
アルミ、銅など非磁性金属素地上の絶縁性皮膜など
比較的厚物の測定物用
型名
SNFe-8
測定方式
渦電流式
測定範囲
0～8.00mm
表示分解能
1μm：0～999μm
0.01mm：1～8mm
0.01mm：1～8mm
測定精度
(平滑面に対して垂直に測定)
(平滑面に対して垂直に測定)
0〜3mm： ±(5μm＋指示値の3％)
3.01mm以上：指示値の±3％以内
3.01mm以上：指示値の±3％以内
プローブ
1点定圧接触式
Ｖカット付
φ35×59mm
Ｖカット付
φ35×59mm
ー
付属品
標準厚板、テスト用ゼロ板 (非鉄用)
測定対象
アルミ、銅など非磁性金属素地上の絶縁性皮膜など
比較的厚物の測定物用
